一、产品概述
UWB(超宽带)远距离定位基站是一种基于超宽带无线通信技术的高精度定位设备,专为复杂工业环境、大型仓储、矿山、隧道等场景设计。该基站通过发射和接收超宽带脉冲信号,结合TDOA(到达时间差)或TOF(到达时间)定位算法,实现对目标设备或人员的高精度定位。
二、核心参数
| 参数类别 | 详细参数 |
|---|---|
| 定位精度 | 静态定位精度:±10cm;动态定位精度:±30cm(无遮挡环境) |
| 覆盖范围 | 最大覆盖半径:500米(空旷环境);支持多基站级联扩展覆盖范围 |
| 通信频段 | 6.0GHz - 8.5GHz(符合IEEE 802.15.4z标准) |
| 发射功率 | 最大发射功率:0dBm(可调) |
| 接收灵敏度 | -100dBm |
| 工作模式 | 支持主动定位模式(标签主动上报)与被动定位模式(基站轮询) |
| 供电方式 | 支持PoE供电(IEEE 802.3af/at)或DC 12V供电 |
| 功耗 | 待机功耗:≤5W;最大功耗:≤15W |
| 防护等级 | IP67(防水防尘),适用于恶劣工业环境 |
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -50℃ ~ +100℃ |
| 安装方式 | 壁挂式/吊顶式/抱杆式(支持M8螺栓固定) |
| 接口类型 | 1×10/100/1000M自适应以太网口;1×RS485接口;1×干接点输入/输出 |
| 天线类型 | 内置全向天线(增益:5dBi);支持外接定向天线 |
三、产品功能
高精度定位
基于UWB超宽带技术,结合TDOA/TOF算法,实现厘米级定位精度,适用于对定位精度要求极高的场景。多基站级联
支持多基站级联组网,通过时间同步技术(如PPS或IEEE 1588v2)实现基站间高精度时间同步,扩展覆盖范围。灵活供电
提供PoE供电和DC 12V供电两种方式,适应不同安装环境需求。工业级防护
IP67防护等级,防水防尘,适用于高温、高湿、粉尘等恶劣工业环境。数据接口丰富
提供以太网口、RS485接口及干接点输入/输出,方便与现有工业系统集成。远程管理
支持通过Web界面或SNMP协议进行远程配置和管理,降低运维成本。

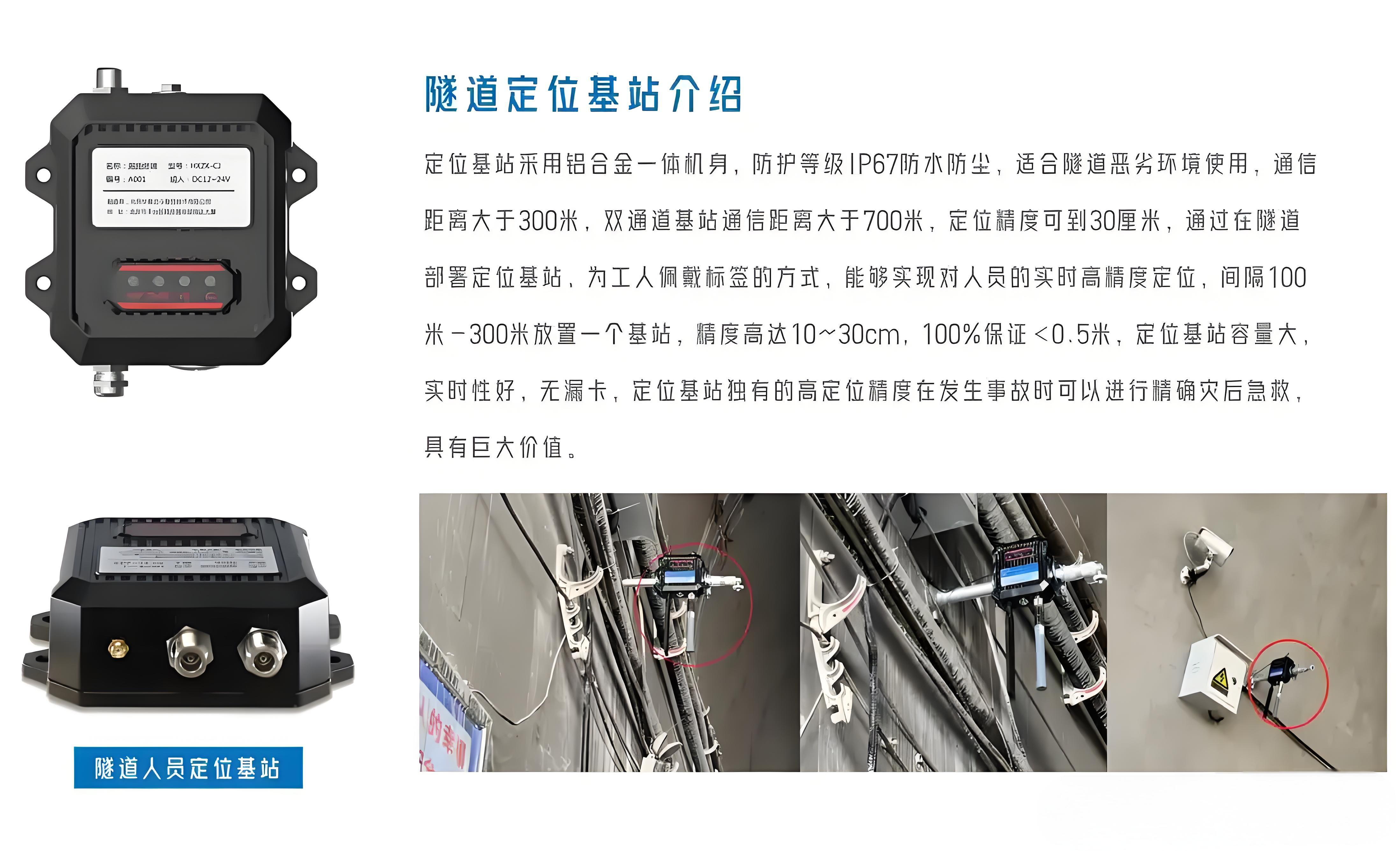

四、产品外观及尺寸
外观材质:高强度铝合金外壳,表面阳极氧化处理,抗腐蚀性强。
尺寸:220mm(长)× 220mm(宽)× 60mm(高)。
重量:约2.5kg。
指示灯:
电源指示灯(绿色):常亮表示供电正常。
网络指示灯(黄色):闪烁表示网络连接正常。
定位指示灯(蓝色):闪烁表示正在进行定位。
示意图:
五、应用场景
工业自动化

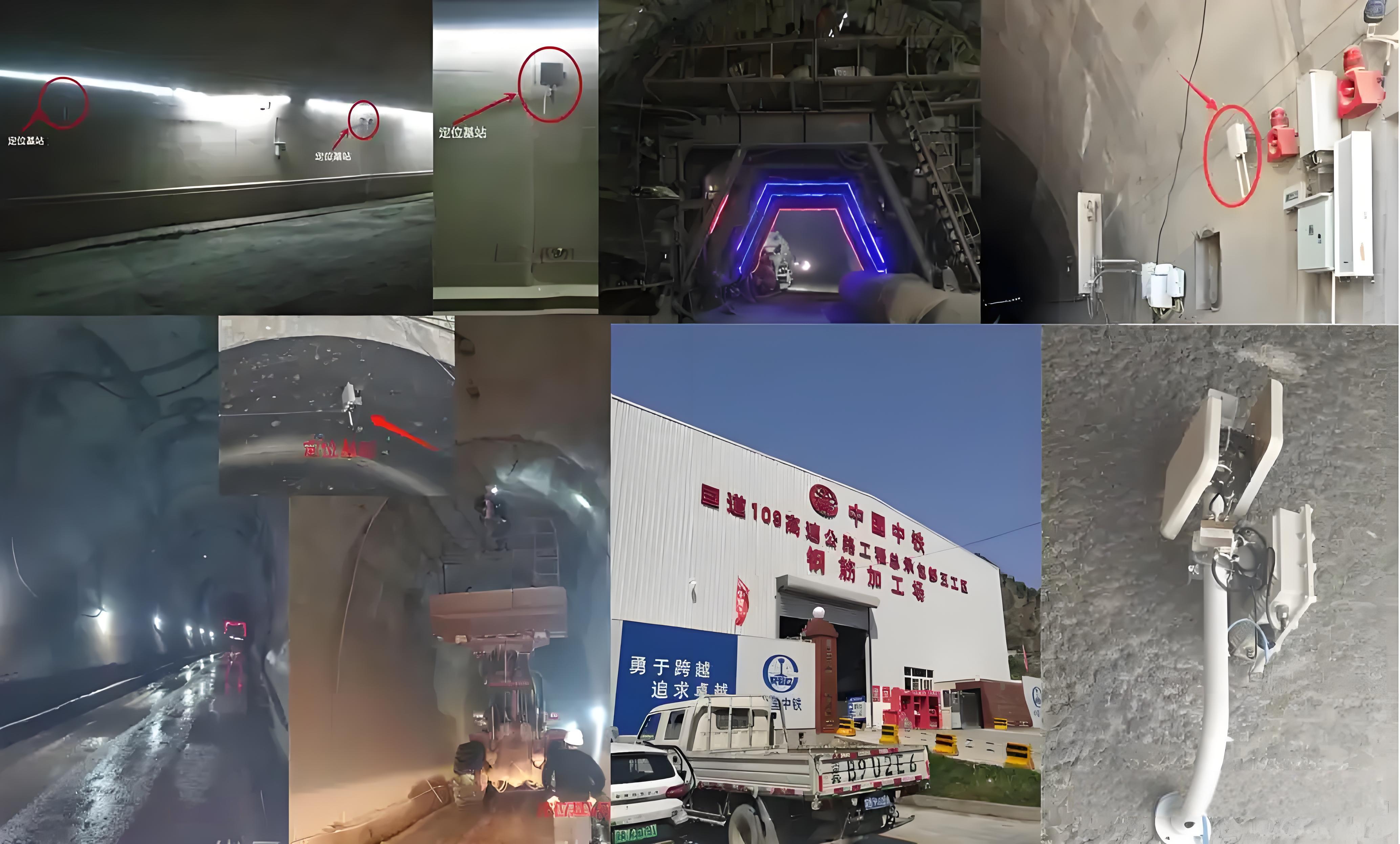

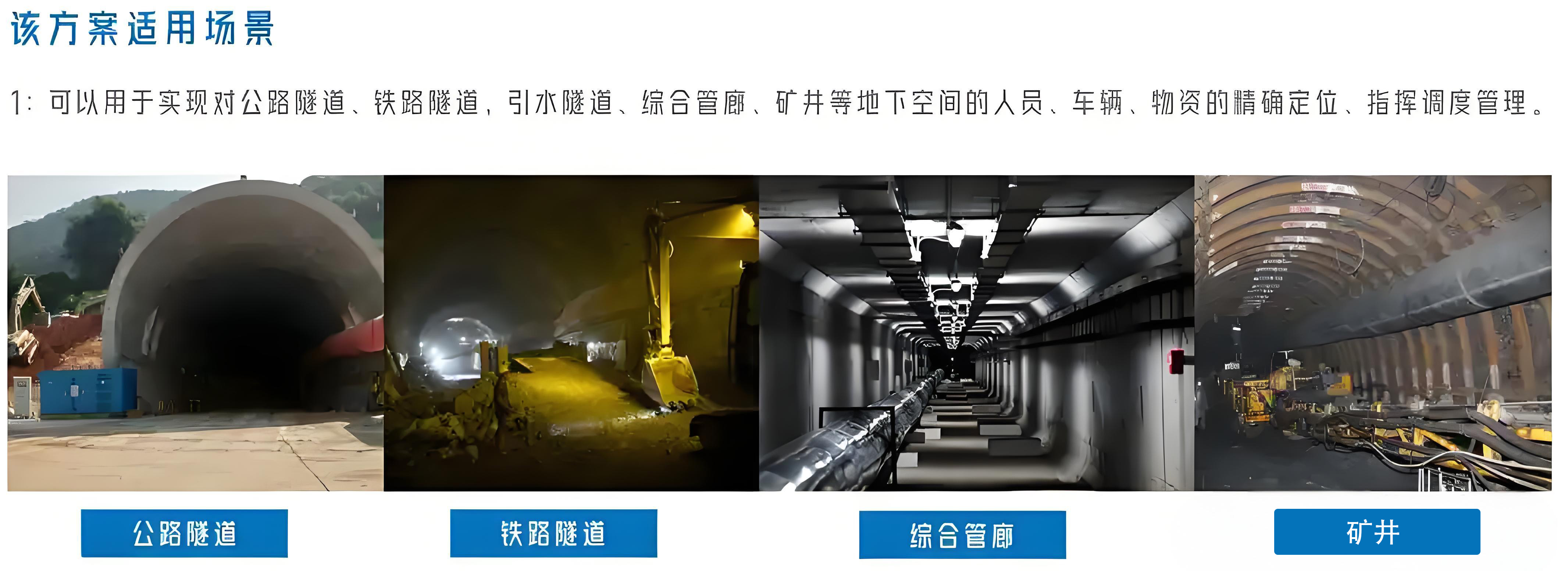

在AGV小车、智能仓储、自动化生产线等场景中,实现高精度定位与导航。矿山与隧道

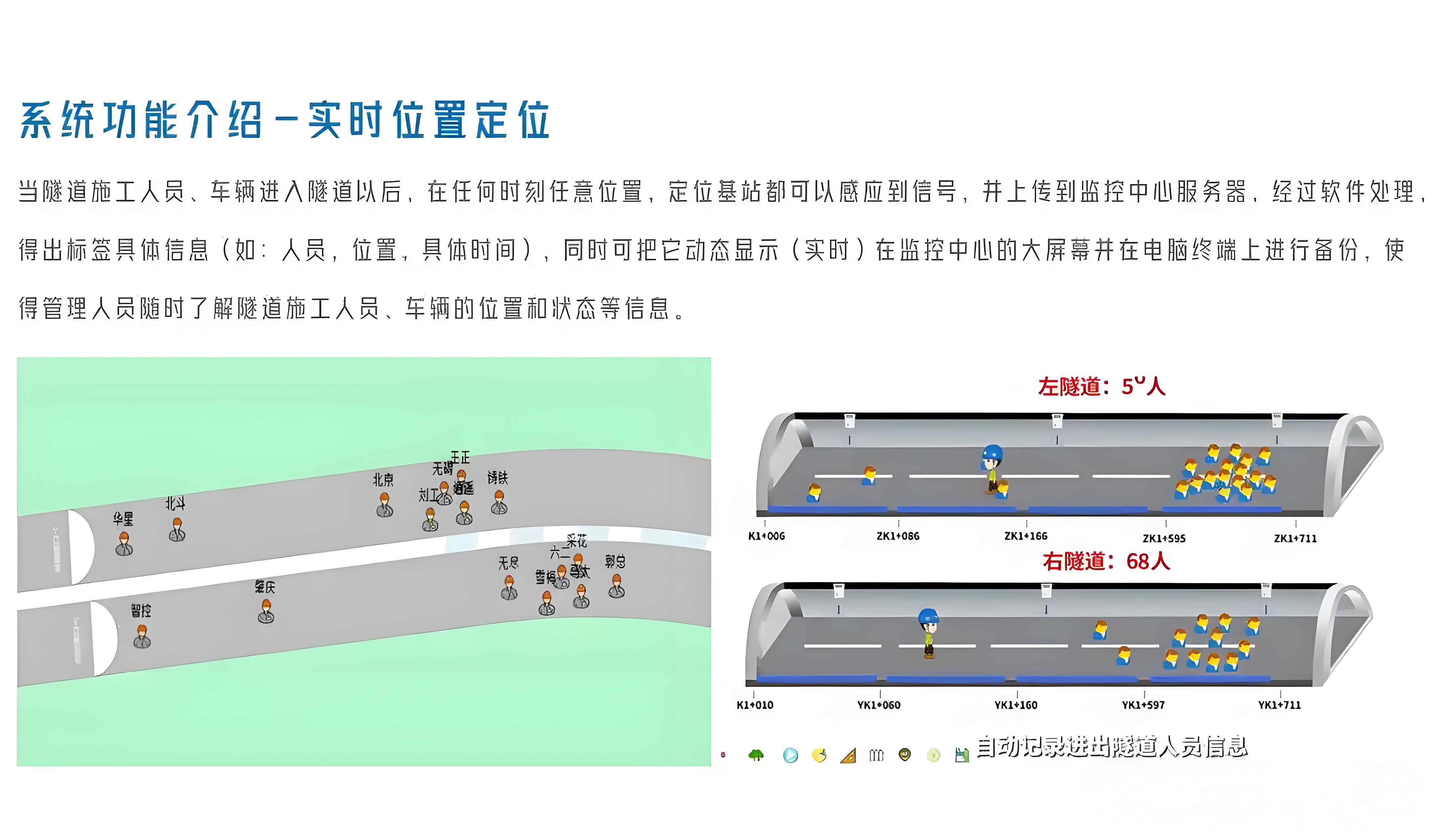

在地下矿山、隧道施工中,对人员和设备进行实时定位,保障施工安全。大型仓储
在智能仓库中,对货物、叉车等进行高精度定位,提升仓储管理效率。智慧城市
在智慧园区、智能交通等场景中,实现人员和车辆的精准定位与管理。
六、安装与部署

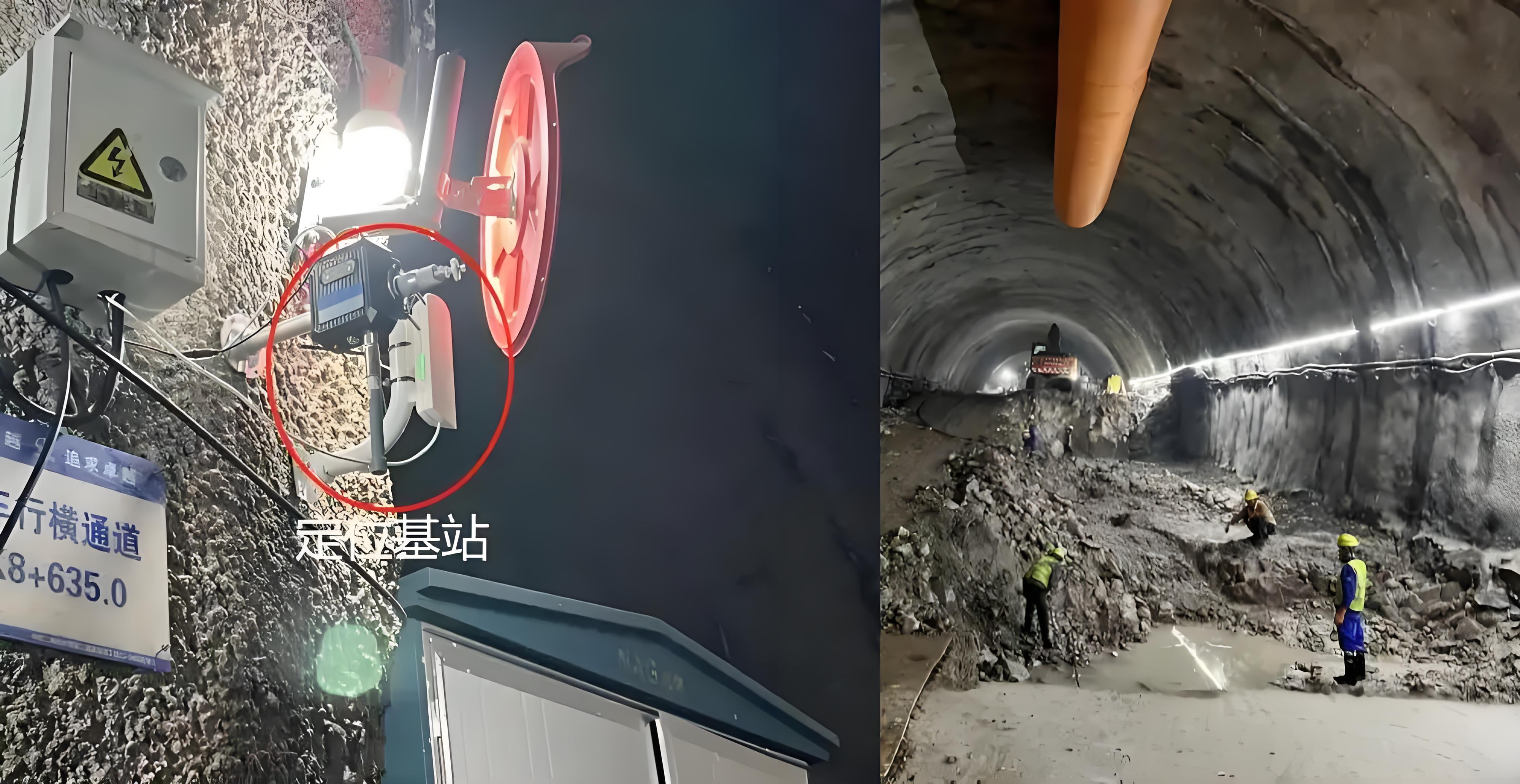

安装位置
建议安装在空旷、无遮挡的位置,避免金属障碍物干扰信号。
基站间距建议为300-500米(空旷环境),具体根据实际场景调整。
安装步骤
确定安装位置并固定支架。
连接电源线(PoE或DC 12V)。
连接以太网线至网络交换机。
调整天线方向,确保信号覆盖最佳。
通过Web界面配置基站参数,完成部署。
七、技术优势
抗干扰能力强:UWB信号带宽宽,抗多径效应和干扰能力强,适用于复杂电磁环境。
低功耗:基站待机功耗低,节能环保。
高可靠性:工业级设计,支持7×24小时连续工作,MTBF(平均无故障时间)>50,000小时。
